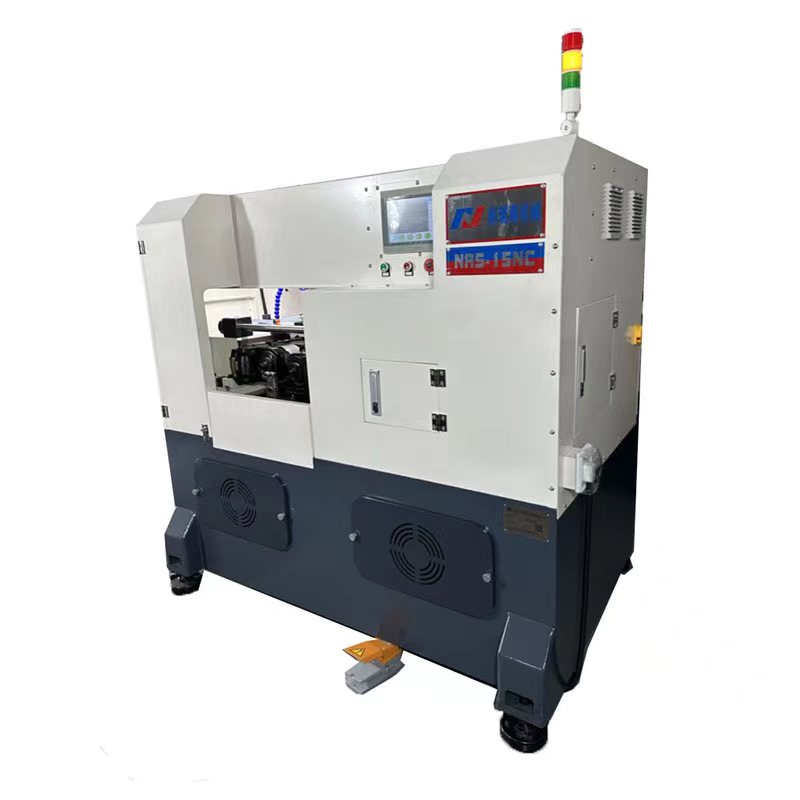

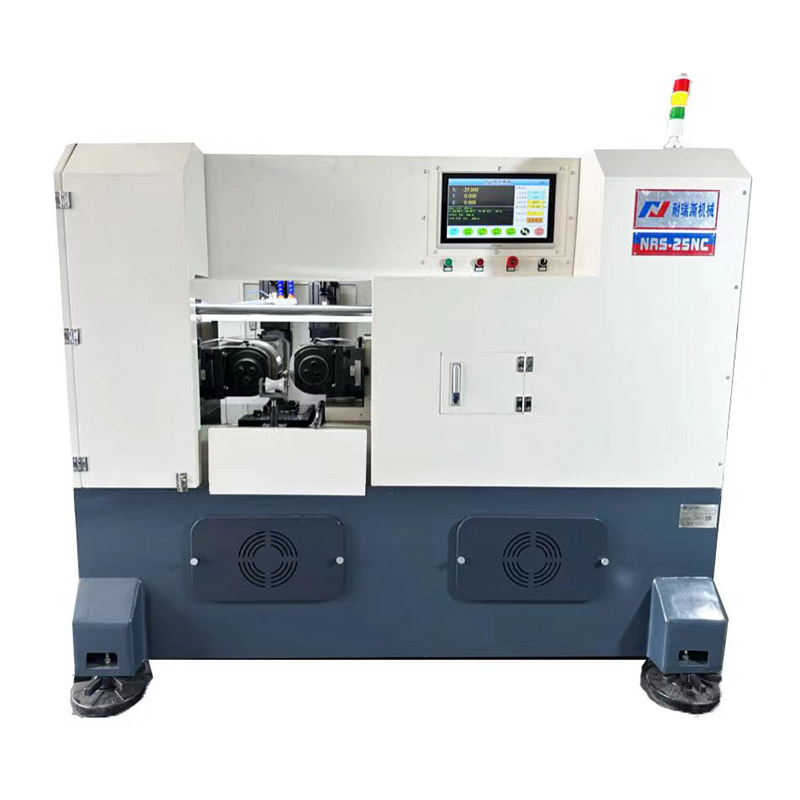

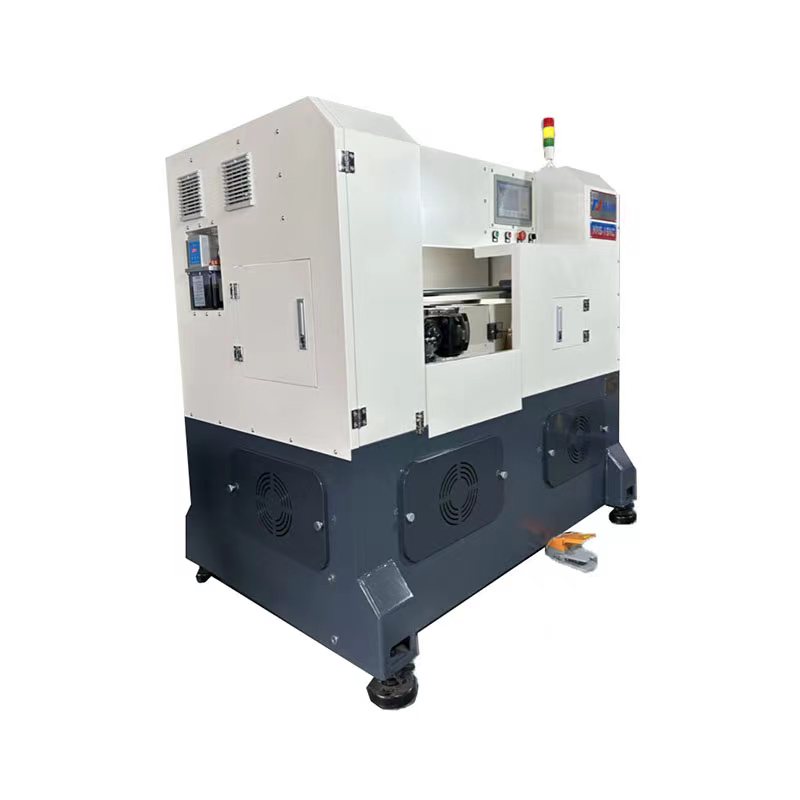

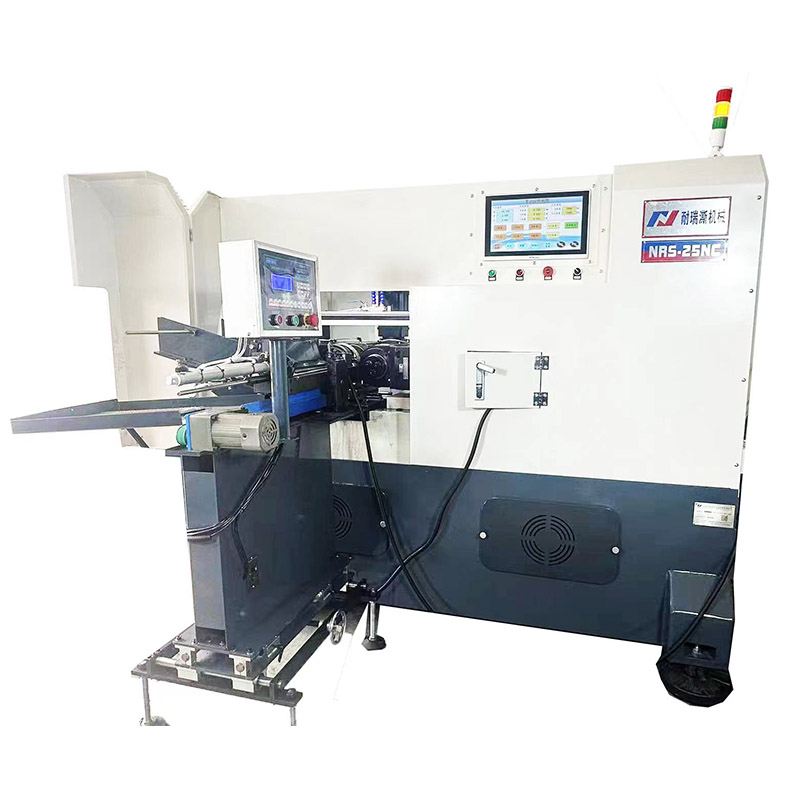

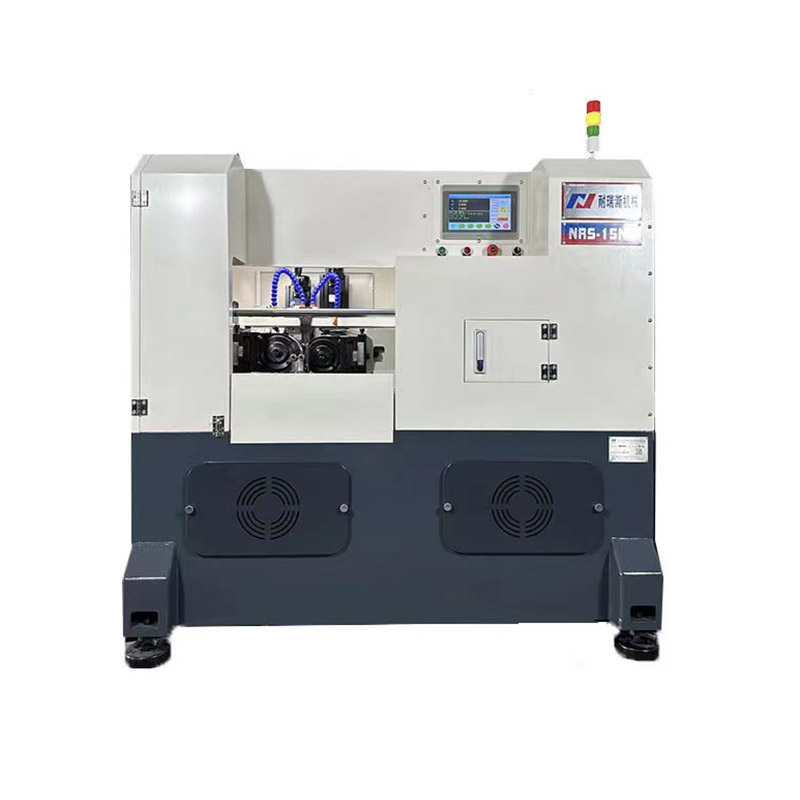

CNC Servomotor Thread Rolling Machine

CNC Servomotor Thread Rolling Machine

I 、 Hlavní rysy tohoto válcovacího stroje CNC:

   A. Modelový kód je pohon servomotoru, maximální výstup 30tonů.

  B. Následující obrobky lze provést podle typu válce:

   1. [V krmivu]: Často používané vlákno 55 ° a 60 ° trojúhelníku, může válcovací stroj CNC zpracovat obrobku:

       Průměr ≤φ80 mm, rozteč ≤ 8,0 mm, maximální délka je 150 mm

  2. [Thru-Feed] Často používané 55 ° a 60 ° TISKÁNÍ TRIANGLIVNÍ NITĚD

C. Strukturální rysy: Dvě válcové hřídele jsou poháněny servomotory a hřídel krmiva je válcována servomotory

     Přenos tyče korálků do krmiva.

D. Tento válcovací stroj může také zpracovat různé produkty tvaru zubů, například: červí zuby, lichoběžníky, kulička

   Podle povrchu kresby je třeba určit šroub, válcování, kyčling, válcovací drážka atd.

II 、 Technické specifikace:

 1. Vnější průměr válcování: φ3 ~ φ80 mm

 2. Rozteč válcování vlákna: 0,6 ~ 8,0 mm

 3. Rychlost vřetena: 10 ~ 60 ot / min (regulace bezprostřední rychlosti)

 4. Vnější průměr drátového válce (max): φ210 mm, velikost klíčové cesty 20*8 mm/mm.

 5. Vnější průměr vřetena: φ75 mm (H7)

 6. Šířka a délka drátového válce: Nejdelší lze použít na 150 mm, podle požadavku obrobku

 S, - obecné společné specifikace jsou 35, 40, 50, 60, 70, 100 mm

  7. Maximální vzdálenost mezi dvěma vřeteny: 280 mm

 8. Minimální vzdálenost mezi dvěma vřeteny: 180 mm

 9. Maximální tlak na válcování: 30tonů

 10. Koňská síla válce: 11 kW

 11. Výkon krmiva pro pohon: 5,5 kW

 12. Výška od země do válcového centra: 1050 mm

 13. Podlahová plocha: 2100lmm*1600 WMM*2100HMM

 14. Čistá hmotnost: 3200 kg; Hrubá hmotnost: 3000 kg
