Jak může CNC servomotor na válcování závitů zlepšit přesnost, produktivitu a kvalitu závitu

Shrnutí článku: A CNC servomotorový stroj na válcování závitůje určen pro výrobce, kteří potřebují přesné, opakovatelné a efektivní výkony při tváření závitů.NERESposkytuje řadu NRS-25NC/NRS-15NC se servomotorovými válečkovými hřídeli a posuvem, až 30 tun válcovacího tlaku a rozsahem průměru závitu φ3–φ80 mm. Tento článek vysvětluje jeho pracovní výhody, technické specifikace, aplikace a klíčové faktory, které je třeba vzít v úvahu při výběru řešení CNC válcování závitů.

Obsah

• Proč je CNC servo technologie důležitá při válcování závitů?
• Jaké jsou klíčové vlastnosti CNC servomotorového stroje na válcování závitů?
• Jaké jsou hlavní technické specifikace?
• Jaké aplikace zvládne?
• Jaké výhody mohou výrobci očekávat?
• Jak byste měli vybrat správný stroj na válcování závitů?
• Proč je konfigurace stroje důležitá pro výrobu?
• Často kladené otázky
• Závěr

Proč je CNC servo technologie důležitá při válcování závitů?

Válcování závitů je proces tváření za studena, při kterém tvrzené zápustky vyvíjejí tlak na obrobek, aby se vytvořily závity, aniž by došlo k odříznutí materiálu. Pro výrobce, kteří vyrábějí přesné spojovací prvky, hřídele, šrouby, součásti související se šnekem a další závitové součásti, je přesné řízení pohybu válce a posuvu zásadní.

CNC stroj na válcování závitů se servomotorem zlepšuje tento proces pomocí servomotorů k ovládání hřídelí válců a pohybu posuvu. Podle specifikací NERES jsou dva válečkové hřídele poháněny servomotorem, zatímco podávací hřídel využívá také servořízení. Tato konfigurace poskytuje koordinovanější pohybový systém pro náročné operace tváření závitů.

Ve srovnání se základním mechanickým nastavením může CNC servořízení usnadnit správu a opakování výrobních parametrů. To je zvláště cenné, když výrobci potřebují stabilní rozměrový výkon v opakovaných výrobních sériích.

Pro kupující, kteří zkoumají CNC servomotorový stroj na válcování závitů, patří mezi nejdůležitější úvahy rozměry obrobku, stoupání závitu, válcovací tlak, rychlost vřetena, konfigurace matrice a požadovaný způsob výroby.

Jaké jsou klíčové vlastnosti CNC servomotorového stroje na válcování závitů?

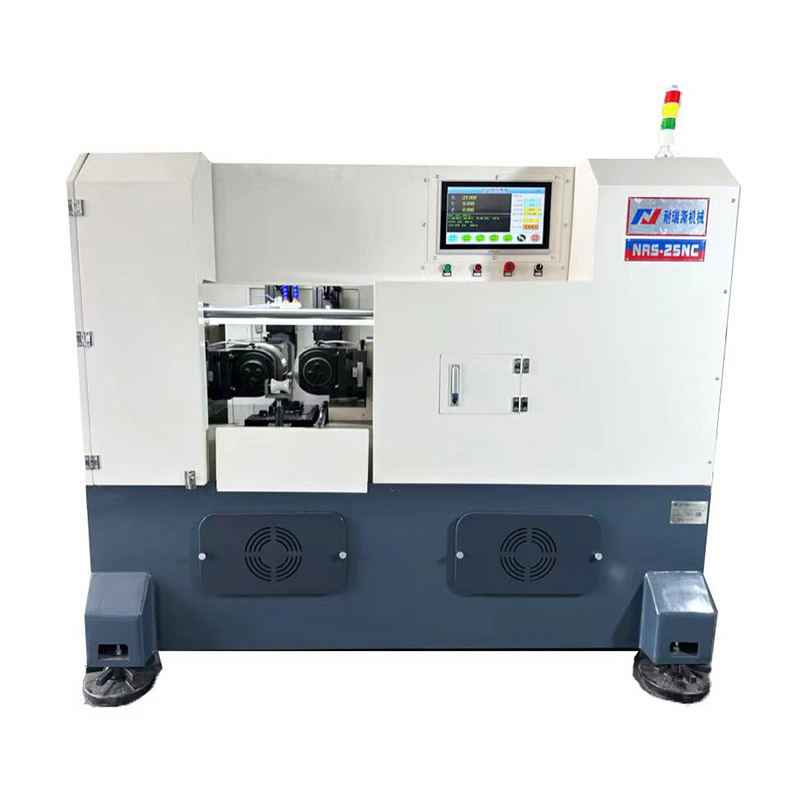

Řada NERES NRS-25NC/NRS-15NC kombinuje technologii servopohonu s pevnou strukturou pro vytváření závitů. Jeho konstrukce je určena pro použití jak s běžnými trojúhelníkovými závity, tak s širším rozsahem specializovaných profilů zubů v závislosti na zvolených válcovacích nástrojích a výkresu obrobku.

• Pohon servomotoru:Hřídele válečků a pohyb posuvu jsou řízeny servomotory.
• Vysoká valivá síla:Maximální válcovací tlak dosahuje 30 tun.
• Široký rozsah obrobků:Vnější průměry závitů se pohybují od φ3 do φ80 mm.
• Možnost flexibilního rozteče:V rámci uvedených specifikací jsou podporovány stoupání závitů od 0,6 do 8,0 mm.
• Variabilní otáčky vřetena:Otáčky vřetena jsou nastavitelné od 10 do 60 RPM s plynulou regulací otáček.
• Více možností tvarování:V závislosti na konfiguraci tažení a válce může stroj zpracovávat šnekové zuby, trapézové zuby, profily související s kuličkovými šrouby, rýhování a válcovací drážky.

Díky této kombinaci je stroj vhodný pro výrobce, kteří hledají flexibilní platformu spíše než zařízení omezené na jednu standardní geometrii závitu.

Jaké jsou hlavní technické specifikace?

Technické specifikace jsou rozhodující při hodnocení, zda je stroj vhodný pro konkrétní výrobní linku. Následující tabulka shrnuje publikované specifikace modelu servomotoru NERES CNC.

Pro přísuvné válcování běžně používaných 55° a 60° trojúhelníkových závitů uvádí publikovaná specifikace obrobky do průměru φ80 mm, s maximálním stoupáním 8,0 mm a maximální délkou 150 mm. Průchozí válcování je k dispozici také pro běžně používané 55° a 60° trojúhelníkové závity se stoupáním až 8,0 mm, za předpokladu vhodného nastavení.

Jaké aplikace zvládne?

Jednou z hlavních výhod servořízeného válcování závitů je jeho schopnost podporovat různé požadavky na tváření prostřednictvím vhodného výběru matrice a konfigurace stroje.

Mezi typické možnosti zpracování patří:

• Trojúhelníkový závit 55° a 60°
• Profily šnekových zubů
• Lichoběžníkové profily zubů
• Aplikace pro válcování kuličkových šroubů
• Operace vroubkování
• Válcovací drážky
• Další přizpůsobené tvary zubů na základě technických výkresů

Skutečná schopnost zpracování by měla být vždy potvrzena podle výkresu obrobku, materiálu, požadovaného profilu závitu, konstrukce matrice, průměru, stoupání a způsobu výroby. To je důležité zejména u specializovaných součástí, kde nemusí platit standardní rozměry závitu.

Jaké výhody mohou výrobci očekávat?

1. Více řízený pohyb

Servopoháněné válečkové hřídele poskytují koordinované řízení pohybu. To může výrobcům pomoci vytvořit opakovatelné podmínky zpracování při výrobě šarží podobných komponent.

2. Flexibilní výrobní parametry

Rozsah otáček vřetena 10–60 ot./min s plynulou regulací umožňuje přizpůsobení výrobních parametrů podle požadavků obrobku a tváření.

3. Vysoká kapacita tváření

S maximálním válcovacím tlakem 30 tun je stroj určen pro náročné aplikace tváření za studena. Kombinace odvalovací síly a servomechanizovaného pohybu poskytuje základ pro stabilní výrobu vhodně dimenzovaných závitových součástí.

4. Více možností zpracování

Výrobci nutně nepotřebují samostatné vybavení pro každý typ operace tváření zubů. S vhodnými válečky a technickým ověřením může jedna platforma podporovat různé profily, včetně závitů, rýhování a válcovacích drážek.

5. Vhodné pro průmyslovou výrobu

Díky své masivní konstrukci, 11 kW válečkovému pohonu, 5,5 kW podávacímu pohonnému systému a rozměrům přibližně 2 100 × 1 600 × 2 100 mm se stroj hodí do průmyslových výrobních prostředí, kde je důležitá stabilita a opakovatelnost zařízení.

Jak byste měli vybrat správný stroj na válcování závitů?

Volba stroje pouze na základě maximálního tlaku nebo výkonu motoru může mít za následek nevhodnou konfiguraci. Spolehlivější nákupní proces začíná skutečnými požadavky na komponenty.

1. Definujte průměr obrobku:Potvrďte minimální a maximální průměr polotovaru požadovaný pro výrobu.
2. Potvrďte stoupání závitu:Porovnejte požadovanou rozteč s podporovaným rozsahem stroje.
3. Určete způsob válcování:Rozhodněte se, zda je vhodné válcování s přísunem nebo průběžným podáváním.
4. Zkontrolujte geometrii závitu:Standardní trojúhelníkové závity a specializované profily mohou vyžadovat různé matrice a konfigurace.
5. Vyhodnoťte objem výroby:Velkoobjemová výroba může více těžit z CNC řízení a integrace automatizovaného podávání.
6. Zkontrolujte rozměry stroje:Zajistěte dostatečný dílenský prostor pro stroj, přístup obsluhy, manipulaci s materiálem a údržbu.
7. Prodiskutujte výkres s výrobcem:U nestandardních součástí může technické potvrzení před nákupem snížit rizika konfigurace.

NERES se staví jako čínský výrobce a dodavatel strojů na válcování závitů, matric na válcování závitů, závitových nástrojů a souvisejícího vybavení. Mezi její produktové portfolio patří také automatické CNC závitořezné stroje a další řešení pro tváření závitů.

Proč je konfigurace stroje důležitá pro výrobu?

Výkon válcování závitů závisí na více než na samotném stroji. Vztah mezi strojem, válcovacími nástroji, materiálem obrobku, průměrem polotovaru, mazáním, geometrií závitu a parametry zpracování určuje konečný výsledek.

Například stejný stroj může vyžadovat různé konstrukce válečků při přechodu z běžného trojúhelníkového závitu na specializovaný profil zubu. Podobně změna materiálu obrobku nebo stoupání závitu může vyžadovat úpravy parametrů.

Profesionální dodavatel by proto měl před doporučením konečné konfigurace vyhodnotit výkres součásti. Tento inženýrsky orientovaný přístup je zvláště užitečný pro kupující, kteří získávají přizpůsobené stroje na válcování závitů z čínské továrny.

NERES uvádí, že jeho řešení CNC válcování závitů lze upravit podle požadavků zákazníka a poskytuje technickou podporu pro výběr vhodného zařízení.

Často kladené otázky

Co je CNC servomotor na válcování závitů?

Jedná se o CNC řízený závitořezný stroj, který využívá servomotory k pohonu hřídelí válečků a posuvu. Řada NERES NRS-25NC/NRS-15NC je navržena pro válcování závitů a další tvářecí operace, jako je rýhování a válcování drážek, v závislosti na konfiguraci válce.

Jaký průměr závitu dokáže stroj NERES zpracovat?

Publikovaná specifikace uvádí rozsah vnějšího průměru valivého závitu φ3–φ80 mm, s rozsahem stoupání valivého závitu 0,6–8,0 mm.

Jaký je maximální valivý tlak?

Maximální udávaný válcovací tlak je 30 tun. Skutečné podmínky zpracování by měly být vyhodnoceny podle obrobku, materiálu, geometrie závitu a válcovacích nástrojů.

Dokáže tento stroj zpracovat speciální profily zubů?

Ano. Podle výrobce může stroj zpracovávat šnekové zuby, lichoběžníkové zuby, profily související s kuličkovými šrouby, rýhování, valivé drážky a další tvary zubů, když je požadovaná konfigurace určena z výkresu obrobku.

Co mám poskytnout při žádosti o cenovou nabídku?

Pro přesné doporučení by kupující měli poskytnout výkres obrobku, materiál, průměr polotovaru, průměr hotového závitu, stoupání, délku závitu, požadovaný objem výroby a preferovaný způsob válcování. Tyto detaily umožňují dodavateli přesněji vyhodnotit konfiguraci stroje a vhodné válcovací nástroje.

Závěr

CNC servomotorový stroj na válcování závitů může být cennou investicí pro výrobce, kteří hledají řízené tváření, opakovatelné zpracování, flexibilní výrobu závitů a kapacitu válcování průmyslové třídy. Řada NERES NRS-25NC/NRS-15NC podporuje průměry válcovaných závitů φ3–φ80 mm, stoupání 0,6–8,0 mm, plynulé otáčky vřetena 10–60 ot./min. a válcovací tlak až 30 tun.

Pokud hodnotíte stroj pro standardní závity, specializované profily zubů, rýhování nebo jiné požadavky na přesné tváření, nejlepším přístupem je přizpůsobit konfiguraci stroje vašim skutečným výkresům součástí a výrobním cílům.Kontaktujte náss vašimi specifikacemi obrobku a výrobními požadavky a prodiskutujte vhodné řešení CNC servomotorového stroje na válcování závitů od NERES.
